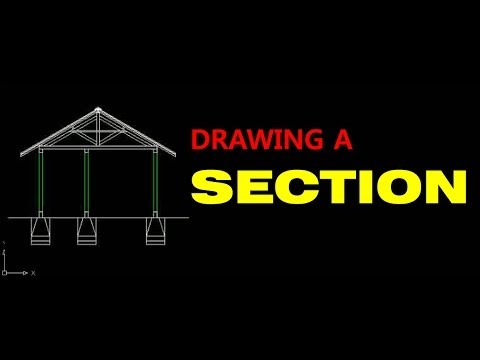

Dalam AutoCAD Tutorial kali ini akan ditunjukkan cara membuat gambar potongan. Secara prinsip, langkah-langkah yang dilakukan adalah menarik garis bantu dari denah kemudian baru menggambar garis-garis lainnya.
Langkah-langkah yang digunakan dalam AutoCAD Tutorial ini untuk menggambar potongan :
1. Tarik garis bantu dengan menggunakan perintah Construction Line (lihat di video AutoCAD Tutorial terkait). Garis bantu ditarik dari tiap-tiap garis tembok.
2. Gambar garis muka tanah menggunakan Pline (lihat di video AutoCAD Tutorial terkait). Setelah itu dengan perintah yang sama, gambar ketinggian tembok.
3. Dalam menggambar atap, perhatikan bahwa dengan mengaktifkan POLAR (lihat di video AutoCAD Tutorial terkait) maka penggambaran sudut kuda-kuda akan sangat terbantu. Untuk sudut-sudut lainnya bisa di-setting sesuai keperluan.
4. Manfaatkan perintah-perintah semacam Trim, Extend, Copy dan Mirror untuk menggambar potongan atap (lihat di video AutoCAD Tutorial terkait). Setiap garis tidak harus digambar baru dengan perintah Pline.
