Di bagian pertama dari AutoCAD Tutorial : Membuat Denah (Basic) telah disajikan cara menggambar denah dasar. Di tutorial tersebut gambar telah terbuat namun belum memiliki arsiran ataupun ukuran.
Di AutoCAD Tutorial Membuat Denah (Basic) bagian kedua ini akan disajikan cara membuat arsiran dan mengatur dimensi. Video dibagi menjadi dua bagian untuk menghindari durasi yang terlalu panjang.
Langkah-langkah dalam AutoCAD Tutorial kali ini adalah :
1. Menggambar arsiran. Perintah yang digunakan adalah Hatch. Setelah panel Hatch and Gradient terbuka, pilih Add: Pick Point, lalu klik di area yang akan diberi arsiran. Akhiri pemilihan area dengan enter, lalu pilih jenis arsiran pada bagian Swatch. Setelah jenis arsiran dipilih, pilih sudut pengarsiran (ini akan membuat arsiran terputar beberapa derajad sesuai pilihan. Pilih 0 jika dikehendaki sudut arsiran sesuai standar) pada bagian Angle dan tentukan skala arsiran pada Scale. Perintah scale ini akan mempengaruhi besar kecilnya arsiran yang diterapkan. Hasilnya akan terlihat pada video AutoCAD Tutorial terkait.
2. Menggambar garis dimensi. Gunakan perintah Dimension > Linear (lihat video AutoCAD Tutorial terkait) untuk memulai menggambar. Selanjutnya, gunakan perintah Dimension > Continue (lihat video terkait) untuk memudahkan penggambaran garis dimensi. Selanjutnya atur jenis tanda panah, ketebalan garis, ukuran teks dan sebagainya menggunakan Dimension > Dimension Style (lihat video terkait).
Gambar denah dengan arsiran dan garis dimensi telah jadi.

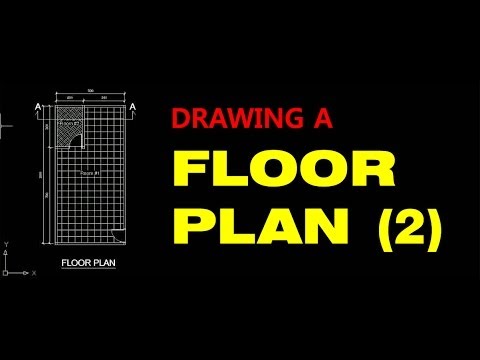

Video terkait : AutoCAD Tutorial Membuat Denah (Basic) bag. 2
